链传动
一、链传动
1.链传动的构成及工作原理

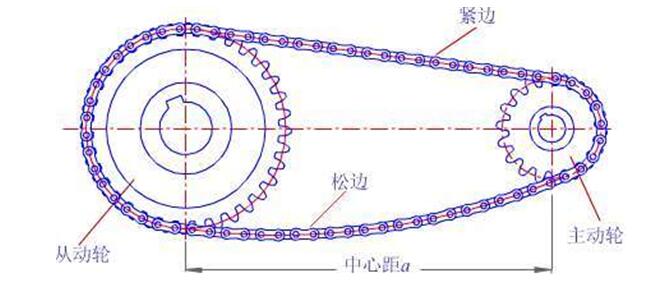

（1）构成：主动链轮、从动链轮、链条
（2）链传动的工作原理：靠链轮轮齿与链节的啮合传递运动和动力；有中间挠性件的啮合传动。
2.链传动的运动特性
具有刚性链板的链条呈多边形绕在链轮上如同具有柔性的传动带绕在正多边形的带轮上，多边形的边长和边数分别对应于链条的节距p和链轮的齿数z。
3.链传动的特点
与带传动相比:
1.传动比准确；无滑动，效率高（h= 0.95~0.98）；
2.在同样条件下，结构比较紧凑；（能传递更大的功率）
3.对轴的压力小；
4.能在高温、低速及恶劣环境下工作。
与齿轮传动相比:
1.中心距大；
2.制造、安装精度低®成本低
链传动的主要缺点:
1.瞬时传动比不是常数，传动平稳性差；
2.工作时有冲击、振动和噪音；®适用于低速
3.无过载保护作用。
4.链传动的分类

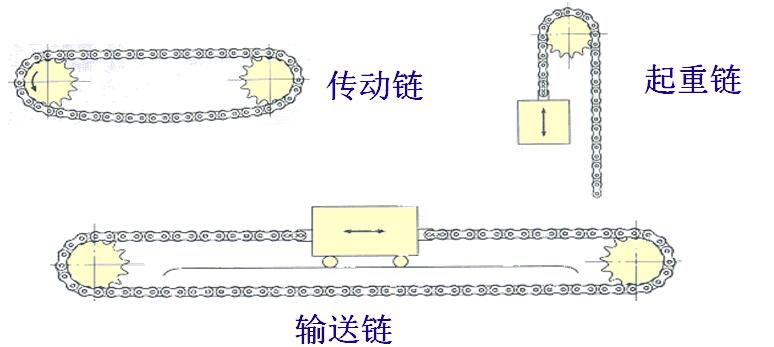

传动链——一般机械传动，v≤20m/s
起重链——提升重物，v≤0.25m/s
输送链——移动重物，v=2-4m/s
二、链传动——滚子链

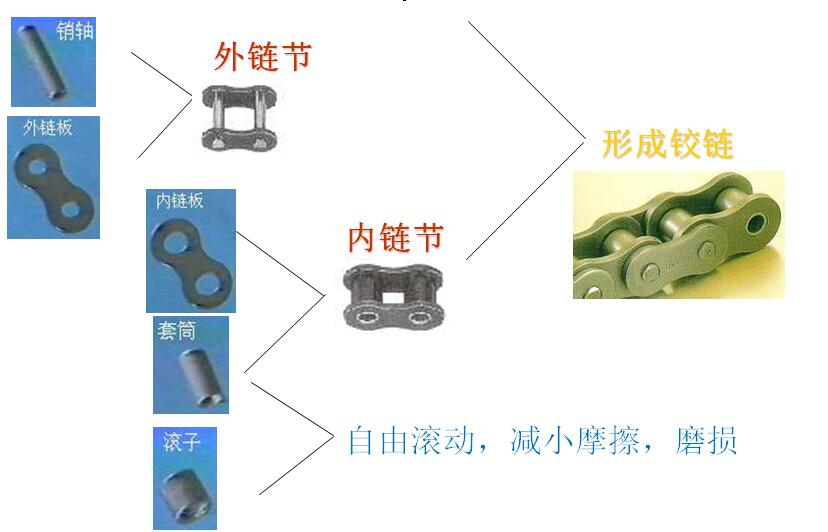

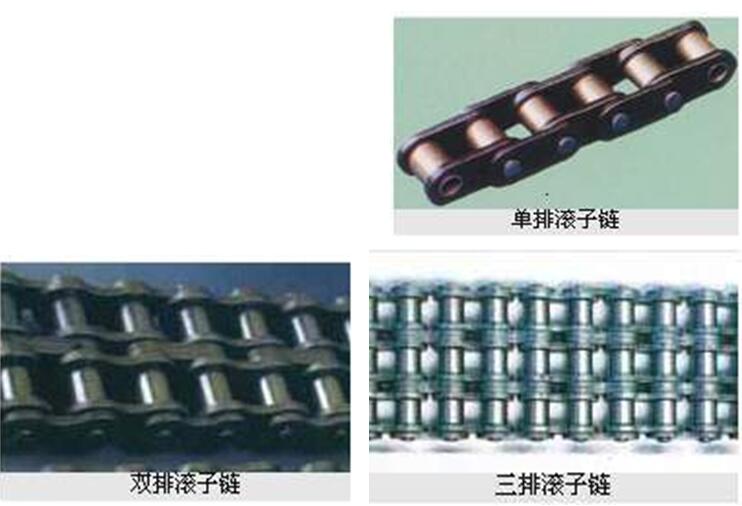

1.滚子链的结构
内链板与套筒之间、外链板与销轴之间为：过盈配合
滚子与套筒之间、套筒与销轴之间均为：间隙配合
2.滚子链的型号
链条长度以链节数来表示。

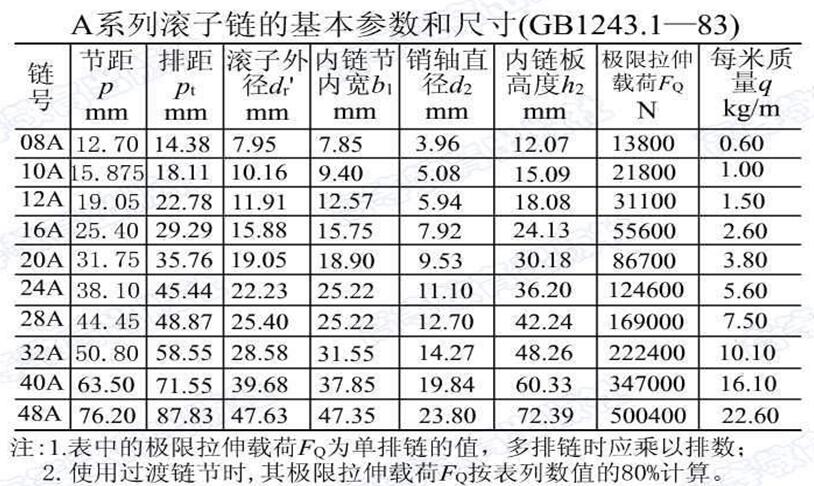

p滚子链已标准化，分为A、B两种系列，常用的是A系列。
A系列
B系列

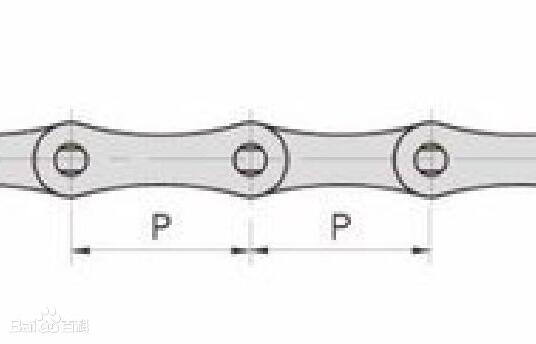

滚子链节距：
滚子链标记：
例：08A-1-86 GB1234-1997

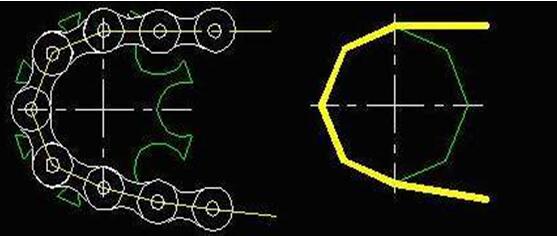

在链传动中，链条包在链轮上如同包在两正多边形的轮子上，正多边形的边长等于链条的节距p，边数等于链轮齿数z。
链轮每转一周，链就移动一个多边形的周长。
3. 滚子链参数计算
（1）传动比
当链轮转速为n1、n2时：
每分钟小轮上转过的链条长度为： Z1 P n1
每分钟大轮上链条转过的长度为： Z2 P n2
通常限制链传动的传动比i≤6，推荐的传动比i＝2~3.5。
（防止脱链、跳齿）
如果 i↑→包角↓ →参与啮合的齿数↓ →轮齿承受载荷↑

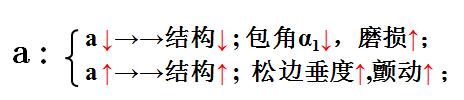

（2）链节数

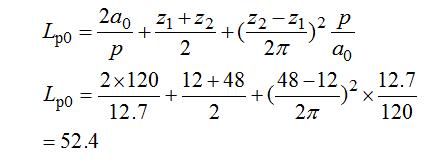

（公式中，前两部分为等速计算，最后一部分为修正）
例题：已知两链轮，其齿数分别为12和48，节距为9.525mm，两链轮的中心距为120mm，请选择合适型号的链条及链节数。
解：（1）根据链轮的节距，选择相配合的链条：06B
（2）根据两链轮的中心距，计算出齿数：
（3）选择 06B-1-58
即：链号06B，排数1，链接数58
例题：已知两链轮，其齿数分别为12和24，节距为9.525mm，链节数为44节，求中心距。
解： 经计算得 a=123.3mm
例题：已知两链轮，其齿数分别为12和48，节距为12.7mm，两链轮的中心距为120mm，请选择合适型号的链条及链节数。
解：（1）根据链轮的节距，选择相配合的链条：08B或者08A
（2）根据两链轮的中心距，计算出齿数：
（3）选择 08B-1-53
链节数最好选择偶数个！！！
所以选择0 8B-1-54
出现了链条会很松的现象！

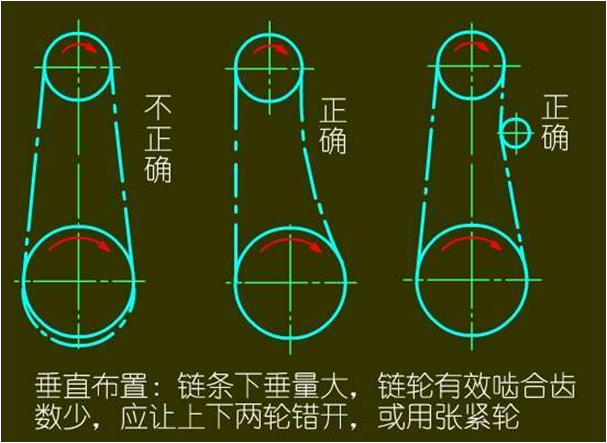

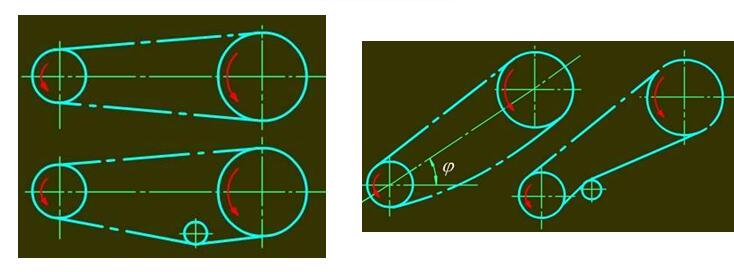

张紧装置：安装张紧轮

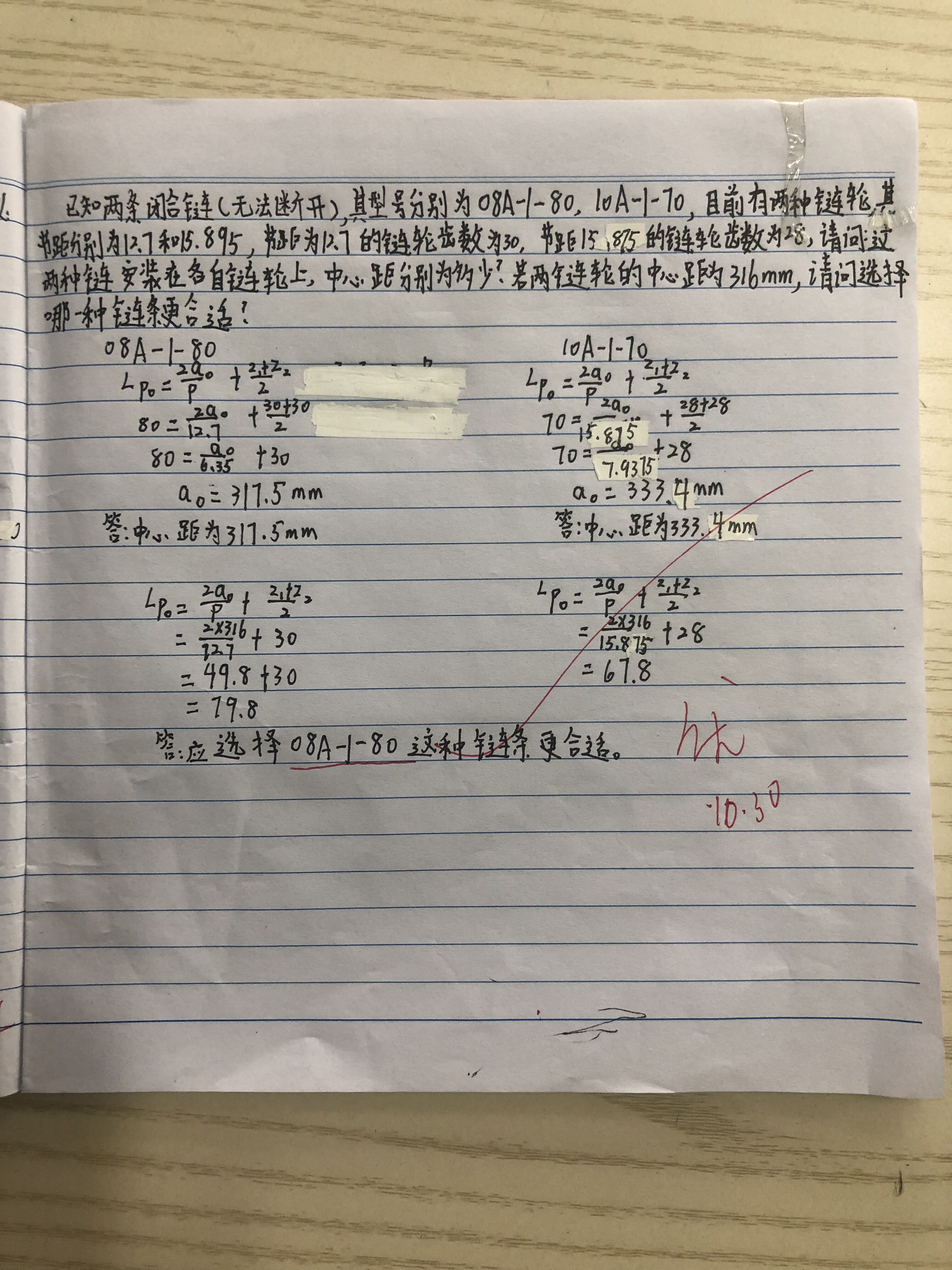

作业：已知两条闭合链（无法断开），其型号分别为08A-1-80,10A-1-70，目前有两种链轮,其节距分别为12.7和15.895，节距为12.7的链轮齿数为30，节距15.895的链轮齿数为28，请问：这两种链安装在各自链轮上，中心距分别为多少？若两链轮的中心距为316mm，请问选择哪一种链条更合适？
