带传动
一. 带传动
带传动的构成：主动带轮、从动带轮、带。
二. 带传动分类
平带、三角带、同步齿形带……
平带、三角带靠摩擦传递运动，松边和紧边交替时有相
对滑动产生，因此传动比计算不准确！

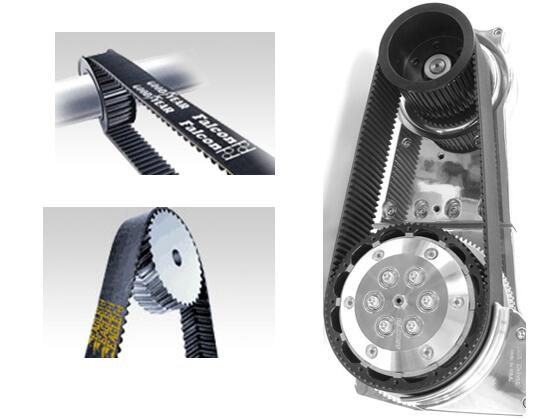

同步带传动是一种在带的工作面及带轮的外周上均制有啮合齿，由带齿与轮齿的相互啮合实现传动 。
1. 同步带传动的特点(相对V带和平带)
传动过程中无相对滑动，传动比准确，传动效率高；
工作平稳，能吸收振动；
传动比较大；
维护保养方便，运转费用低；
中心距要求严格，安装精度要求高；
制造工艺复杂，成本较高。

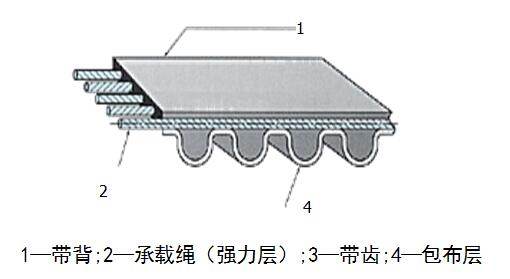

2. 同步带的结构

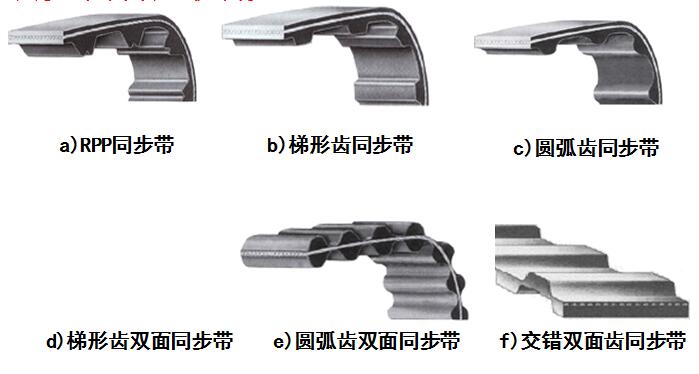

3. 同步带传动的机构类型

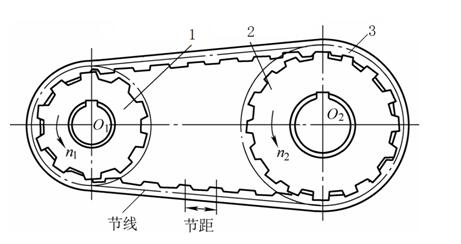

4. 同步带传动的工作原理
依靠带内周的等距横向齿与带轮相应齿槽之间的啮合来传递运动和动力的，两者无相对滑动，从而使圆周速度同步（故称为同步带传动）。它兼有带传动和齿轮传动的特点。
5. 同步带传动的传动比
i>1减速运动 i<1增速运动 i=1等速运动
6. 同步带传动的参数
主要参数为节距、节线长度Lp和带宽。
(1)节距P：相邻两齿对应齿间沿节线度量方向所测得的节距,P↑，带的各部分尺寸↑，承载力↑
(2)节线长度Lp：也称为公称长度，同步带上通过强力层中心、长度不发生变化的中心线称为节线；
(3)宽度b： b↑，带中承载绳数↑，圆周力↑。
若已知节线长度为：500mm,节距5mm, 则这根带有100个齿。

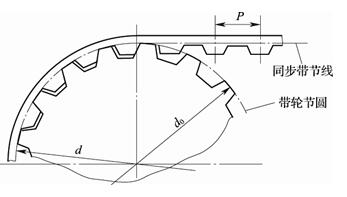

带轮节圆直径d （节圆大于根部，也大于顶部，不同于齿轮）
带轮实际外圆直径d0
节距P
节线长LP
带轮齿数Z
注意：节距是同步带传动最基本的参数。

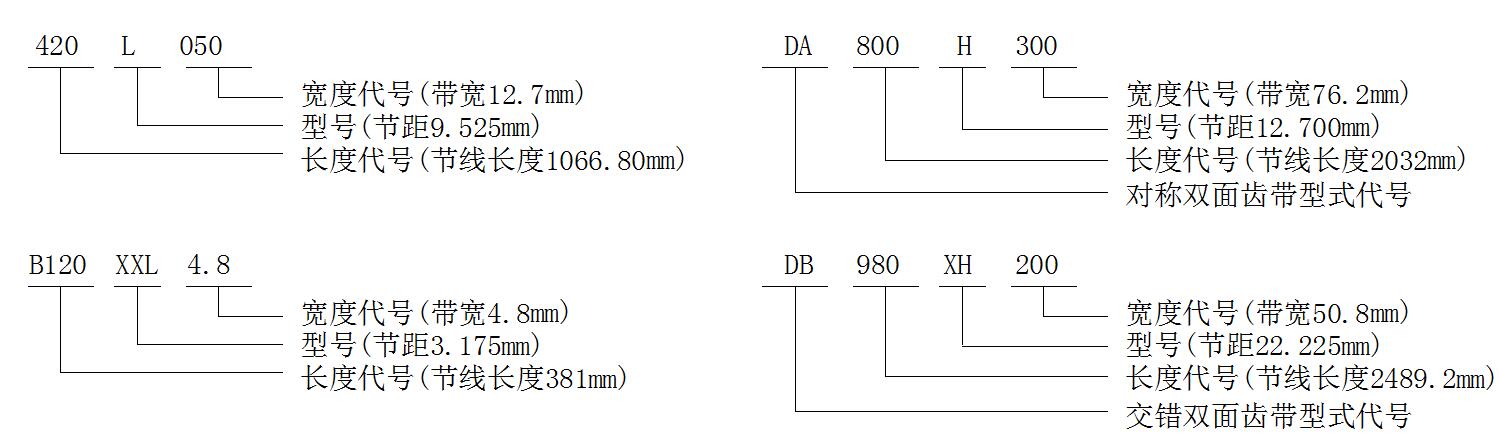

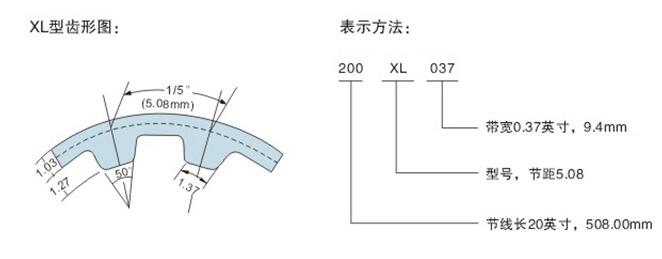

7. 梯形带型号和标注方法 (梯形带以英制尺寸标注)

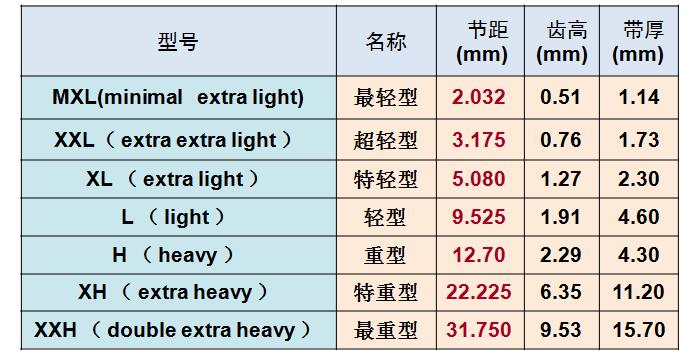

根据国标GB/T11616-1989、我国梯形同步带型号如表所示：

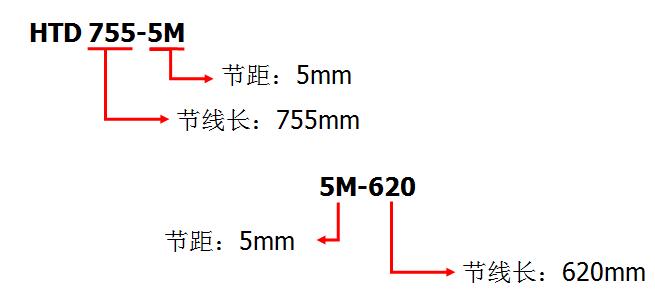

8. 圆弧带型号和标注方法 (圆弧带以公制尺寸标注)

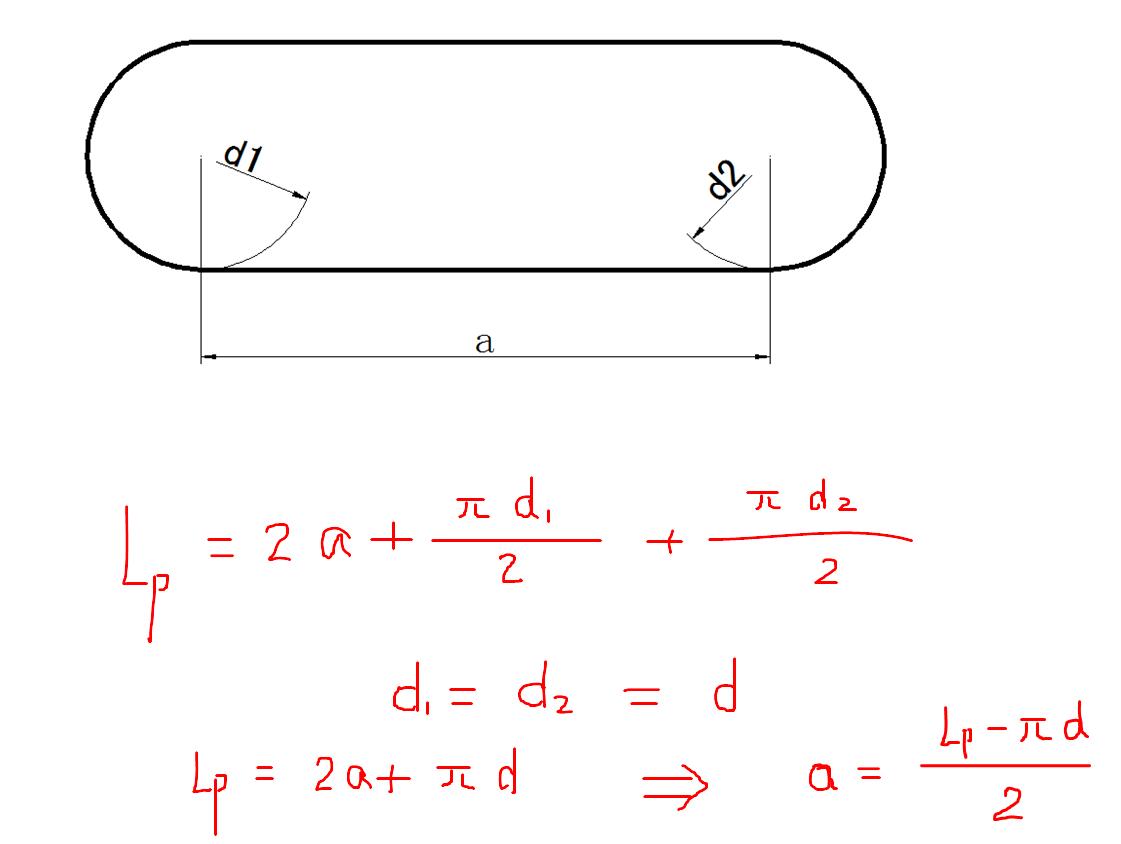

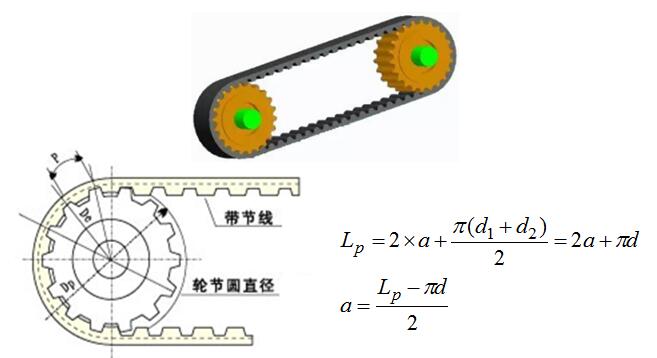

9. 等速带传动中心距的确定
计算公式：
公式分析：
例题：已知中心距为100mm，两带轮直径为25mm的等速带传动，求Lp。
解：Lp=2x100+3.14x(25+25)/2 = 278.5 mm
可选Lp=280mm的梯形带传动。

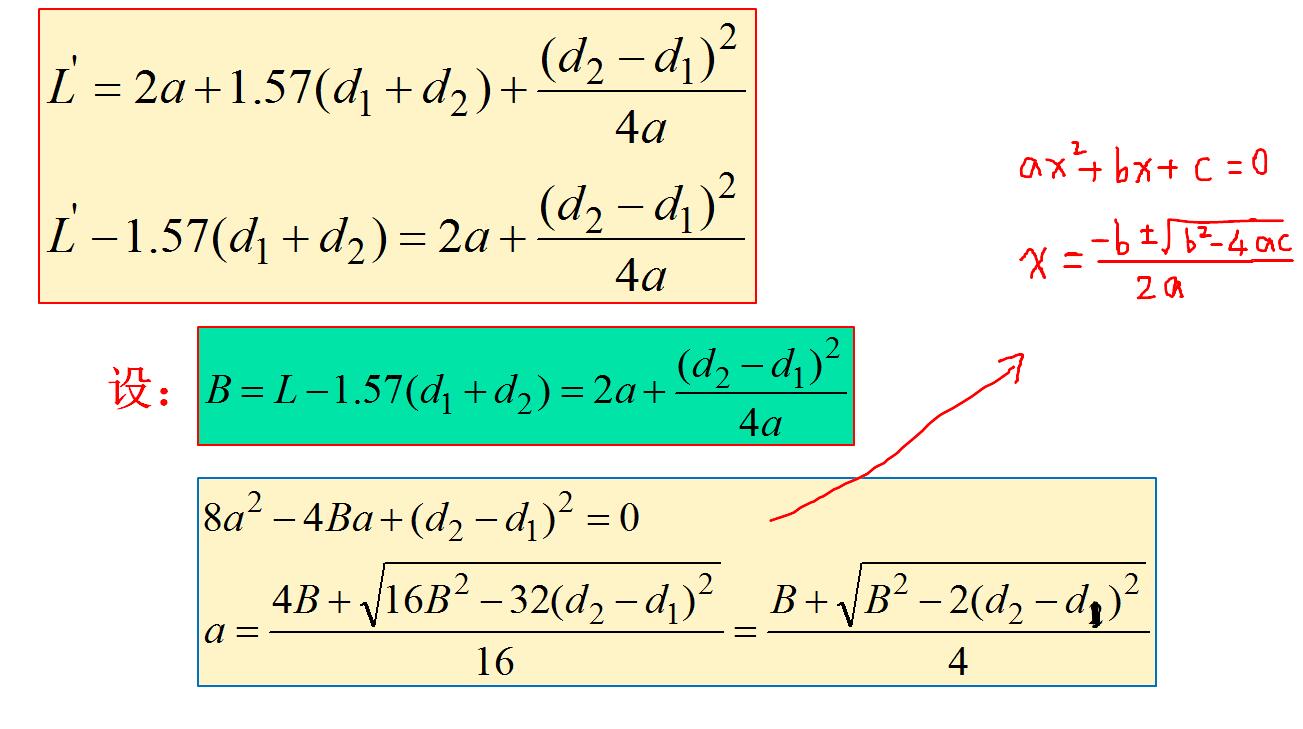

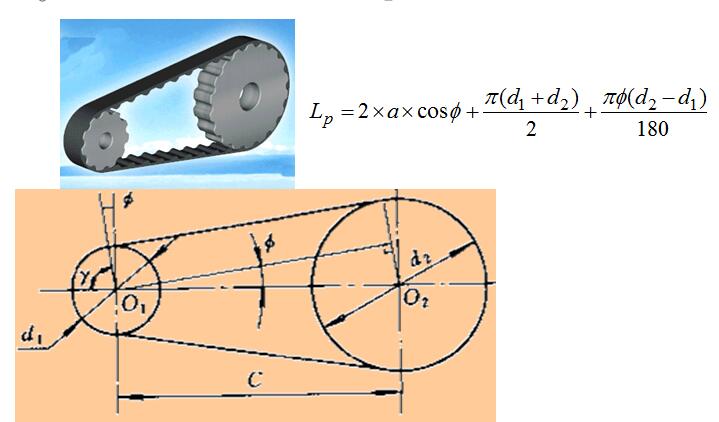

10. 增/减速带传动中心距的确定
计算公式：
公式分析：
近似算法：
经验公式：
例题：已知：一圆形带，其型号为HTD480-5M，现有节距为5的圆形带轮两个，节圆直径分别为20mm和40mm；
要求：确定两带轮的中心距。
解：经计算得 a=192.6mm 。 可取190-192mm之间的中心距
当两带轮直径相差不大时，可采用等速带传动确定a
注意：同步带传动过松时，应采用张紧轮！
