轴与轴承
一. 轴
1. 轴的定义及功能
（1）轴是组成机器的重要零件，它的功能是支撑转动零件（如带轮、齿轮、链轮等）
（2）传递运动和动力。
轴是机械中必不可少的重要零件。
2. 轴的分类
按承载情况分:
转轴——扭矩和弯矩 （变速器中的轴）

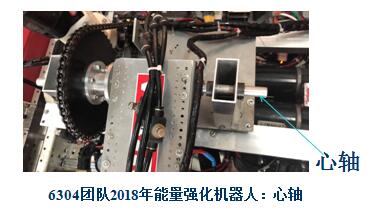

心轴——只受弯矩
传动轴——主要受扭矩
按轴线形状分:
直轴（圆柱轴、六方轴、梅花轴......）
阶梯轴
曲轴（用于汽车发动机）
3. 轴的设计原则之一：
轴上零件的周向固定和轴向固定。
轴上零件的轴向固定是为了防止在轴向力作用下零件沿轴线移动。
轴上零件的周向固定是为了传递转矩时防止零件与轴产生相对转动。

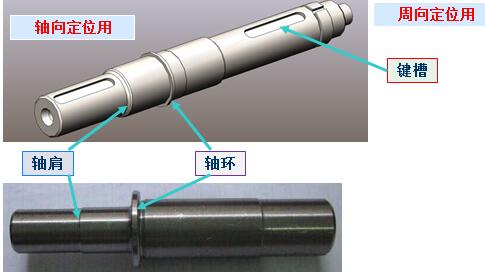

如：阶梯轴
轴上零件的轴向定位：
零件的轴向固定可采用轴肩、轴环、套筒、轴端挡圈、弹性挡圈、紧固螺钉等。
轴肩
如：
注意：光轴的轴向定位：两侧都需要安装卡簧或者轴向定位环或者紧定销
钉等。
轴上零件的周向定位：
常用的周向固定方法有：键连接 、花键联接、销连接、轴与零件的过盈配合。
如：
注意：
六方轴、梅花轴：若安装在轴上的旋转件的孔与轴有相同的形状，不需要进行周向定位！

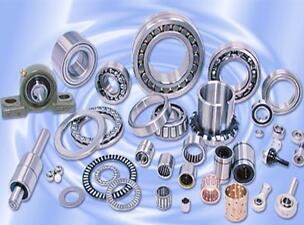

二. 轴承
1. 轴承的作用
轴承用作支承轴及轴上回转零件的构件。
(1) 保持轴的旋转精度；
(2) 减少转子在旋转过程中的摩擦和磨损；
(3) 将静止件与运动件有效分离。
2. 轴承的分类
按摩擦性质分:
滑动轴承（内外圈相对滑动，面接触，滑动摩擦）
滚动轴承（内外圈之间有滚动体，点或线接触，滚动摩擦）
按承载方向不同分:
向心轴承（只承受径向力）
推力轴承（只承受轴向力）
向心推力轴承（既能承受径向力，又能承受轴向力。滚动体为锥面）
3. 滚动轴承的结构
l内圈装在轴上；
l外圈装在轴承座孔内；
l滚动体在内外圈间滚动；
l保持架将滚动体均匀地隔开, 减少滚动体之间的摩擦和磨损。
4. 滚动轴承与轴之间的安装
(1)轴的直径采用负偏差；
(2)轴肩高度不能高于内圈。
5. 滚动轴承与轴承孔座的安装
(1)轴承座的孔径要大于轴承外圈，所以孔的直径采用正偏差；
(2)轴承安装在轴承座的孔中要进行轴向定位。
带法兰的轴承不用阶梯孔轴承座，背对背安装（挡边对着挡边），只要用台阶定位。
不带法兰的轴承一边用阶梯孔定位，一边用阶梯轴。
光轴上安装轴承，将轴承座孔加工成阶梯，另一端可采用轴向定位环（顶着内圈），最好采用带法兰轴承。
例题1：
例题2：
补充说明
为了区别不同类型、结构、尺寸和精度的轴承，便于组织生产和使用，GB/T 272——1993规定了用字母加数字的方法来表示滚动轴承的代号：
前置代号和后置代号是滚动轴承当其结构形状、尺寸、公差、技术要求发生改变时，在基本代号左右添加的补充代号。
前置代号----表示成套轴承分部件，用字母表示。
后置代号----表示轴承内部结构变化的情况，用字母加数字表示。
深沟球轴承，尺寸系列（0）3，其中宽度系列为0，高度系列为3，内径50mm
内径代号的三种情况：
（1）当内径实际尺寸是10mm---17mm时：
（2）当内径实际尺寸是20mm---480mm（22、28、32除外）时：
滚动轴承代号举例
7320
7-----角接触球轴承；3-----尺寸系列03，其中宽度系列为0（向心轴承省略）；直径系列为3；轴承内径----100mm
30210
3-----圆锥滚子轴承；02-----尺寸系列02，其中宽度系列为0（推力轴承不省略），直径系列为2；轴承内径为50mm
